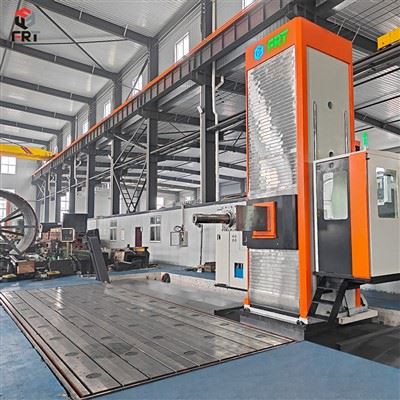

CNC grindų tipo gręžimo mašina

Susisiekite dabar

1, CNC valdymo sistemos standartinė funkcija
2, veleno pastovios temperatūros sistema
3, automatinis išjungimo įrenginys
4, hidraulinio mazgo sistema.
5, pjovimo skysčio blokas
6, automatinė tepimo sistema
7, trijų-spalvų įspėjamoji lemputė
8, darbo apšvietimas
9, rankinio rato valdymo dėžutė

10, RS-232 sąsaja
11, šilumokaičio konfigūracija
12, drožlių nuėmiklis ir drožlių kibiras
13, pagrindo varžtai ir lygio reguliavimo trinkelės.
14, valdiklio naudojimo vadovas ir grandinės schema
15, Mechaninės saugos naudojimo vadovas
16, tikslumo bandymo lentelė
17, apsauga nuo purslų ir rankinės durys
18, mechaninio reguliavimo įrankių rinkinys

☆CNC sistema Simens/Mitsubishi/Fanuc/KND

☆ Kiekvienos ašies grotelių įtaisas

☆Disko žurnalas / grandinės žurnalas

☆ Veleno centrinė vandens išeiga 2-7MPa

☆12000-15000 mechaninis velenas

☆Keturių{0}}ašių funkcija

☆ Rotacinis stalas ir kilnojamas stalas

Staklės pasižymi geru standumu, dideliu tikslumu, lengvu valdymu, saugumu ir patikimumu. Tai yra pageidaujama apdorojimo įranga sunkiųjų mašinų, inžinerinių mašinų, lokomotyvų, liejimo mašinų, kasybos įrangos, didelių variklių, vandens turbinų, garo turbinų, laivų, plieno, karinės, branduolinės energetikos, aplinkos apsaugos ir kitose mechaninio apdorojimo srityse. Jie tinka laivams, naujai energijai, aviacijai, automobiliams, inžinerinėms mašinoms, pakavimui, tranzitui geležinkeliu ir kt. Didelių dalių apdorojimas įvairiose mechaninio apdorojimo srityse, pavyzdžiui, techninė įranga ir guma, yra tinkamiausia įranga apdirbant itin dideles ir itin sunkias dalis, kurioms keliami aukšti tikslumo reikalavimai ir sudėtingos konstrukcijos.

CNC grindų tipo gręžimo ir frezavimo staklės yra stulpelio judančioji konstrukcija, kurią daugiausia sudaro darbo stalas, lova, slydimo sėdynė, kolonėlė, cilindras, hidraulinė sistema, tepimo sistema, pneumatinė sistema, aušinimo ir filtravimo sistema, drožlių pašalinimo įtaisas, fiksuotas valdymo skydelis ir elektroninė valdymo sistema.

Kiekvienos koordinačių ašies apibrėžimas:

X-ašis: stulpelis juda kairėn ir dešinėn išilgai kreipiamojo bėgelio ant lovos;

Y-ašis: slankioji sėdynės dalis juda aukštyn ir žemyn išilgai kreipiamojo bėgelio ant kolonos;

Z-ašis: cilindras juda pirmyn ir atgal išilgai kreipiamosios bėgelio ant slankiojančios sėdynės:

W-ašis: gręžimo juosta stūmoklyje juda pirmyn ir atgal:

A-ašis: besisukančio darbo stalo sukamasis judesys (pasirinktinai):

V-ašis: sukamasis darbo stalas juda pirmyn ir atgal ;

SUKIAMASIS STALAS +V AŠIS

Sukamojo veleno sistema naudoja tikslius YRT guolius, darbo stalo sukimosi judesių tikslumas yra didelis, lenkimo standumas yra didelis ir atsparumas kirpimui yra geras. Sunkios -apkrovos ritininiai linijiniai kreiptuvai pasižymi dideliu kontaktų tvirtumu, gali atlaikyti dideles dinamines ir statines apkrovas, mažus dinaminius ir statinius trinties koeficientus, gerą dinaminį veikimą, aukštą padėties nustatymo tikslumą ir paprastą priežiūrą.

GALVA

Gręžimo strypas pagamintas iš importuotos vokiškos medžiagos SACM645. ir kietumas po apdorojimo yra toks pat didelis kaip (Hs100 10")

Stulpelis

Kolona yra uždaros dėžės{0}}formos konstrukcija su pagrįstu sutvirtintų briaunų išdėstymu, sutvirtintų{1}}taškų atrama, tvirtu tvirtumu ir geru stabilumu: pagrindinės kolonos bėgelis yra dvigubos-sienos struktūros. o vidinė kolonos sienelė yra Union Jack formos skersinio briaunos, kuri pasižymi dideliu lenkimo ir sukimo stiprumu; Visa mašina yra tvirta ir atitinka sunkių -apkrovų pjovimo reikalavimus.
