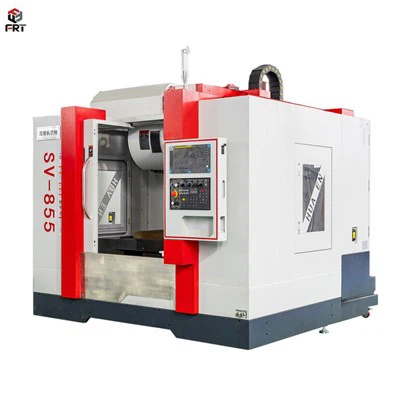

CNC frezavimo centras
CNC frezavimo centras, taip pat žinomas kaip apdirbimo centras, yra staklių tipas, naudojamas įvairių medžiagų, tokių kaip metalas, plastikas, mediena ir kompozitai, preciziniam apdirbimui. CNC reiškia Computer Numerical Control, o tai reiškia, kad mašina valdoma kompiuterine programa, kuri vadovauja pjovimo įrankiams ir kitoms apdirbimo operacijoms.
Techninė specifikacija
FRT-855
| CNC operacinė sistema | KND | |
| Darbinio stalo dydis | mm | 550×1000 |
| Kairysis ir dešinysis brūkšnys (X) | mm | 800 |
| Brūkštelėjimas pirmyn ir atgal (Y) | mm | 550 |
| Eiga aukštyn ir žemyn (Z) | mm | 550 |
| Atstumas nuo veleno centro iki kolonėlės kreiptuvo | mm | 655 |
| Atstumas nuo veleno galo iki darbo stalo paviršiaus | mm | 70-670 |
| T formos lizdas darbo stalui (Skaičius / dydis / tarpai) |
mm | 5-18×100 |
| Veleno kūgis (modelis / rankovės skersmuo) | BT40/Φ150 | |
| Veleno greitis (rpm) | aps./min | 10000 |
| X ašies rutulinio varžto specifikacijos | mm | 40×10 |
| Y ašies rutulinio varžto specifikacijos | mm | 40×10 |
| Z ašies rutulinio varžto specifikacijos | mm | 40×10 |
| Staklių padėties nustatymo tikslumas (GB/T 20957.{1}} standartas) |
mm | 0.01 |
| Pakartotinis mašinos padėties nustatymo tikslumas įrankiai (GB/T 20957.{1}} standartas) |
mm | 0.01 |
| X/Y/Z ašies greitas poslinkis | m/min | 8/12/10 |
| Veleno perdavimo režimas | Sinchroninė dantyta diržinė pavara | |
| Veleno galia | KW | 7.5 |
| Rekomenduojamas servovariklio parametrų pasirinkimas | N·M | 23/23/23 |
| Lovos pagalvėlės aukštis | mm | 30 |
| Darbo stalo apkrovos guolis | kilogramas | 600 |
| Lengvas mašinos grynasis svoris | T | 6.8t |
funkcijos
Kompiuterio valdymas:Pagrindinė CNC frezavimo centrų savybė yra galimybė juos valdyti kompiuterinėmis programomis. Tai leidžia tiksliai ir automatiškai valdyti apdirbimo procesą.
Kelios ašys:CNC frezavimo centrai paprastai turi kelias judėjimo ašis. Labiausiai paplitusios yra trijų ašių mašinos (X, Y ir Z), tačiau pažangiuose modeliuose gali būti papildomų ašių, tokių kaip sukamieji stalai arba pakreipiami velenai, leidžiantys atlikti sudėtingesnes apdirbimo operacijas.
Įrankių keitiklis:CNC frezavimo centrai dažnai būna su automatiniais įrankių keitikliais. Tai leidžia mašinai automatiškai perjungti skirtingus pjovimo įrankius, sumažinant prastovos laiką ir padidinant efektyvumą.
Tikslumas ir tikslumas:Šios mašinos yra žinomos dėl didelio apdirbimo tikslumo ir tikslumo, todėl jos yra tinkamos sudėtingoms ir sudėtingoms dalims su nedideliais nuokrypiais gaminti.
Universalumas:CNC frezavimo centrai yra universalūs ir gali būti naudojami įvairioms apdirbimo operacijoms, įskaitant frezavimą, gręžimą, sriegimą, gręžimą ir kt. Dėl to jie tinka įvairioms pramonės šakoms ir pritaikymams.
Funkcijos
Malimas:Pagrindinė CNC frezavimo centro funkcija yra atlikti frezavimo operacijas, kai besisukantis pjovimo įrankis pašalina medžiagą iš ruošinio, kad būtų pasiekta norima forma ar savybės.
Gręžimas:CNC frezavimo centrai gali tiksliai ir tiksliai išgręžti skyles ruošinyje. Tai būtina norint sukurti įvairaus dydžio ir gylio skyles.
Bakstelėjimas:Sriegimas yra vidinių sriegių kūrimo procesas skylėje. CNC frezavimo centrai gali būti aprūpinti sriegimo įrankiais šiam procesui automatizuoti.
Nuobodu:Gręžimo operacijos apima esamų skylių padidinimą arba tikslaus vidinio skersmens pasiekimą. CNC frezavimo centrai gali tiksliai atlikti gręžimo užduotis.
Ką galima apdoroti
Mechaninės dalys:Vertikalios apdirbimo centrai yra plačiai naudojami įvairiose mechaninio apdirbimo srityse, tokiose kaip guoliai, krumpliaračiai, sriegiai, griovelių frezavimas ir kitos tikslios mechaninės dalys.
Oro erdvės dalys:Aviacijos ir kosmoso pramonė kelia labai aukštus reikalavimus detalių gamybai, o vertikalūs apdirbimo centrai gali patenkinti jos didelio tikslumo, didelio efektyvumo ir aukštos kokybės poreikius. Pavyzdžiui, įvairios orlaivių dalys, erdvėlaivių dalys ir kt.
Automobilio dalys:Vertikalios apdirbimo centrai taip pat plačiai naudojami automobilių gamyboje, pavyzdžiui, variklių cilindrų galvutės, alkūniniai velenai, skirstomieji velenai, planetinės pavaros ir kitos automobilių dalys.
Ryšio įrangos dalys:Ryšio įrangos dalims reikalingos sudėtingos formos, didelis tikslumas ir geras stabilumas. Vertikalūs apdirbimo centrai dažniausiai naudojami tiksliam apdirbimui gamybos ir perdirbimo metu.
Priežiūros
Kasdienė priežiūra
1. Valymas ir tepimas: reguliariai valykite vertikalaus apdirbimo centro paviršių ir įvairius komponentus, kad į įrenginio vidų nepatektų dulkių ir pjovimo skysčio. Tuo pačiu metu, norint užtikrinti normalų jų veikimą, būtina reguliariai sutepti pagrindinius komponentus, tokius kaip kreipiamieji bėgiai, varžtai ir guoliai.
2. Veikimo stebėjimas: eksploatacijos metu reguliariai stebėkite jo veikimo būseną, pvz., suklio greitį, padavimo greitį, pjovimo procesą ir kt., kad įsitikintumėte, jog įranga veikia įprastomis sąlygomis.
3. Trikčių šalinimas: jei aptinkama kokių nors sutrikimų, pvz., neįprastas triukšmas, vibracija, pavojaus signalas ir pan., operacija turi būti nedelsiant sustabdyta ir gedimų šalinimas bei apdorojimas.
Reguliari priežiūra
1. Pakeiskite susidėvėjusias dalis: susidėvėjusias dalis, pvz., įrankius, įrankių griebtuvus, jutiklius ir kt., reikia reguliariai tikrinti ir pakeisti, kad būtų išvengta įrangos gedimo dėl besidėvinčių dalių pažeidimo.
2. Patikrinkite tvirtinimo detales: tvirtinimo elementus, tokius kaip varžtai, veržlės, nagai ir kt., reikia reguliariai tikrinti ir priveržti, kad būtų išvengta įrangos gedimo dėl atsilaisvinusių tvirtinimo detalių.
3. Patikrinkite elektros sistemą: elektros sistemas, tokias kaip varikliai, kabeliai, jungikliai ir kt., reikia reguliariai tikrinti ir prižiūrėti, kad būtų išvengta įrangos išjungimo dėl elektros sistemos gedimų.
4. Patikrinkite aušinimo sistemą: aušinimo sistemą, pvz., aušinimo siurblius, aušinimo bokštus, vandens vamzdžius ir kt., reikia reguliariai tikrinti ir prižiūrėti, kad įranga neperkaistų dėl aušinimo sistemos gedimo.
